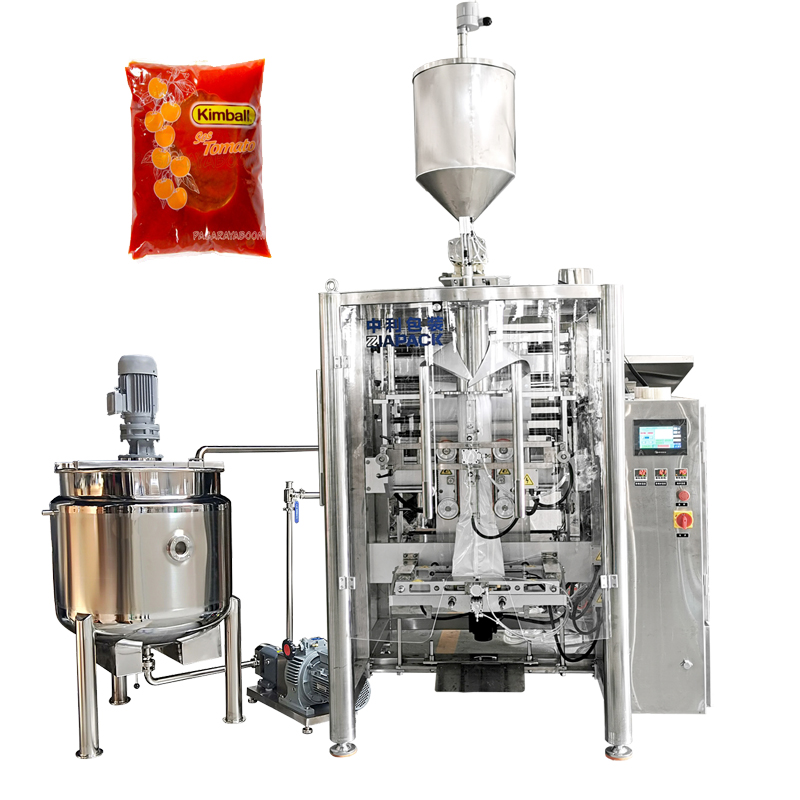

Automaatne vertikaalse kotti moodustav täitmismasin vedela (kastme) toote jaoks
Sissejuhatus :
See seade töötati välja vedelate ja viskoossete toodete jaoks. Seade koosneb vuugimismasinast ja pakendamismasinast; pakendamismasinal on lihtne struktuur ja seda on lihtne kasutada; masin integreerib kottide valmistamise, täitmise, sulgemise ja loendamise funktsioonid. See kasutab kile tõmbamiseks servomootorit ja sellel on automaatne kõrvalekalde korrigeerimise funktsioon.
PLC juhtkomponendid on kõik usaldusväärse jõudlusega rahvusvahelised kuulsad kaubamärgid. Täiustatud disain tagab, et masin on väga mugav reguleerimiseks, kasutamiseks ja hooldamiseks erinevates tööstusharudes. Injekteerimismasina pneumaatiline osa võtab vastu pneumaatilisi komponente; täitmismahtu ja täitmiskiirust saab meelevaldselt reguleerida ning täpsus on kõrge; täitevaheseinal on tilkumis- ja tõmbamisvastased täiteseadmed; seda seadet saab muuta mässukindlaks täidiseks vastavalt kliendi vajadustele Süsteem; mitme peaga täidis; isolatsioonisüsteem; poolautomaatne või täisautomaatne täitesüsteem. Vastavalt kliendi nõudmistele vastab kogu seadme elektriline juhtimine plahvatuskaitse nõuetele.
Neli, seotud konfiguratsioon
- Juhtosa võtab vastu puutetundliku ekraani, mille eeliseks on lihtne töö ja stabiilsus;
- Pneumaatiline osa kasutab solenoidventiili, õli-vee eraldajat ja silindrit;
- Kile tõmbamise mootor kasutab servomootorit;
- Pakendimasina kile etteandev osa kasutab servokile tõmbamise tehnoloogiat, et tõhusalt vältida pakendimaterjali kõrvalekaldumist.
ZL100 50L punkriga kolbtäitepump
Kolbtäitepumpa kasutatakse laialdaselt erinevate vedelike mahu mõõtmiseks. Saab saavutada kõrge stabiilsuse ja täpse positsioneerimise. Kogu materjalist kontaktosa on valmistatud SUS316 poolt (Topeltkiht )
Mõõtmismaht: 100-500ml
Pneumaatilised komponendid: SMC/AIR TAC
Täpsus: 0,5-1%
Kiirus: 20-35 korda/min
Pakkimismasin ZL420 VFFS
Kogu masin on valmistatud roostevabast terasest 304, see masin on varustatud kottide valmistamise, lõikamise, koodide printimise jne funktsioonidega. Siemensi PLC ja puutetundlik ekraan, Panasonicu servomootor, Jaapani fotoandur, Korea õhuklapp jne. Võeti kasutusele kiletõmbesüsteem. servomootoriga sõitmine muudab kiiruse kiiremaks.
Tehnilised parameetrid:
Kaaluvahemik: 100-1000g
Pakkimiskiirus: 20-30 kotti/min
Koti suurus: (50-280)*(80-180)mm (L*L)
Suruõhu vajadus: 0,6 Mpa 0,65 m³/min
Rulli välisläbimõõt: 400 mm
Südamiku siseläbimõõt: 75 mm
Masina kaal: 800 kg
Toiteallikas: 5,5kW 380V±10% 50Hz
Peamised omadused ja omadused:
Lai valik kotte: Padja- ja Gusseti kotid.
Suur kiirus: rohkem kui 20-60 kotti minutis
Lihtne kasutada: PLC kontroller ja värviline puuteekraan, veateade puuteekraanil.
Lihtne reguleerida: ainult umbes 10 minutit, et muuta erinevaid kotikesi.
Sagedusjuhtimine: kiirust saab reguleerida sagedusmuunduriga vahemikus.
Kõrge automaatika: kaalumis- ja pakkimisprotsessi mehitamata masina häire automaatselt.
Ohutus ja hügieen:
Film puudub, masin annab alarmi.
Masina äratus ja peatus ebapiisava õhurõhu korral.
Ohutuskaitsed koos turvavööde lülititega, masina äratus ja stopp, kui turvapidjad on avatud.
Hügieeniline konstruktsioon, tootega kokkupuutuvad detailid on vastu võetud sus304 roostevabast terasest.
