Sissejuhatus:
See masin on spetsiaalse disainiga pulbritoote pakkimiseks padjapõhjaga kotti. Seda kasutatakse laialdaselt nisujahu ja keemilise pulbri pakkimiseks. See masin sisaldab ühte komplekti ZL2000 tigutäitmismasinat, ühte komplekti ZL520 vertikaalse koti moodustamise täitmismasinat. Üks komplekt Avatud suu kott transpordimasin ja juhtimissüsteem. Kogu masin juhib PLC-d ja töötab värvilise puutetundliku ekraaniga.
Koti kandev konveier
Töö edenemine:
1, materjali automaatne kaalumine ja tühjendamine
2, automaatne koti valmistamine ja materjali täitmine
3, automaatne koti tühjendamine mooduliga transpordimasinale
4, koti saatmine käsitsi tolmuimejasse ja sulgemisse
Üksikasjalik teave masina kohta

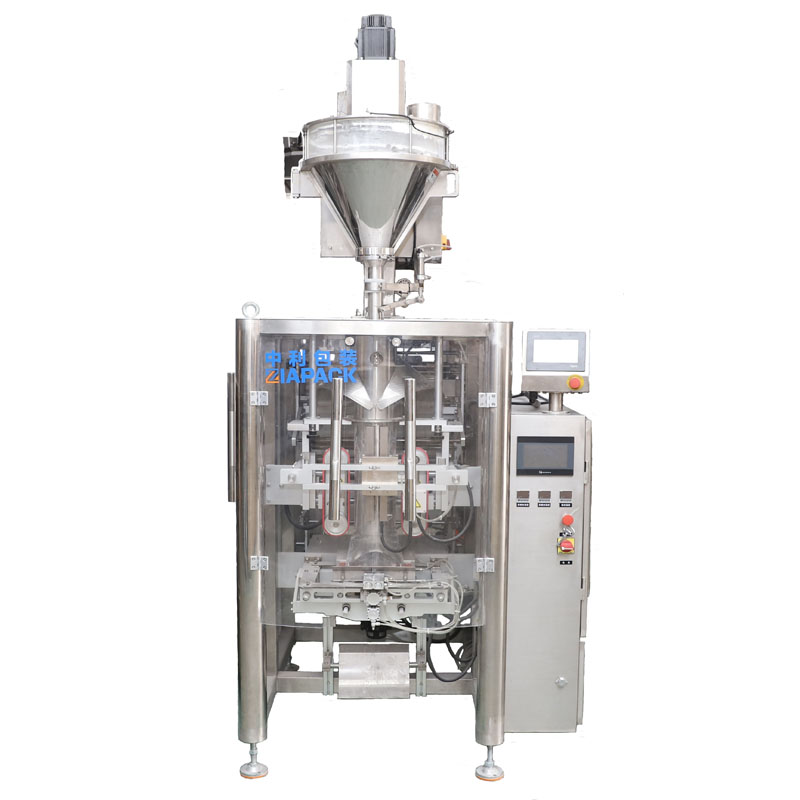

1,ZL520 Vertikaalset kotti moodustava täitmise tihendusmasin
Masinaüksus on spetsiaalselt välja töötatud väikeste kottide pakendamiseks, see masin suudab iseseisvalt lõpule viia koti valmistamise, täitmise (valikuna õhuga täitmine või tühjendamine), sulgemise (valikuna augustamine), koodi printimise ja kottide loendamise jne. seade. Masina raam ja materjali kontaktosa on valmistatud SUS304 poolt. PLC ja puutetundlik ekraan on kasutusele võetud Siemensi kaubamärgi poolt. Võtta kasutusele Panasonicu servomootor horisontaalseks tihendamiseks, mis on kiire ja stabiilne. Ja pneumaatilised osad võtavad kasutusele kaubamärgi Air Tac. Peamised elektrikomponendid on Omroni ja Schneideri kaubamärk, mida on lihtne kasutada
Tehnilised parameetrid
Kaaluvahemik: 500-1000 grammi
Pakkimiskiirus: 20-50 kotti/min
Koti suurus: (80-350)*(60-260)mm (L*L)
Suruõhu vajadus: 0,6 Mpa 0,65 m³/min
Rulli välisläbimõõt: 400 mm
Südamiku siseläbimõõt: 75 mm
Masina kaal: 800 kg
Toiteallikas: 5,5kW 380V±10% 50Hz
Peamised omadused ja omadused:
Lai valik kotikesi: padja- ja kummikotid (lisavarustus).
Suur kiirus: rohkem kui 20-60 kotti minutis
Lihtne kasutada: PLC kontroller ja värviline puuteekraan, veateade puuteekraanil.
Lihtne reguleerida: ainult umbes 10 minutit, et muuta erinevaid kotikesi.
Sagedusjuhtimine: kiirust saab reguleerida sagedusmuunduriga vahemikus.
Kõrge automatiseerimine: mehitamata kaalumis- ja pakkimisprotsessis, masina häire automaatselt rikke korral.
Ohutus ja hügieen: kilet pole, masin annab häire.
Masina äratus ja peatus ebapiisava õhurõhu korral.
Ohutuskaitsed koos turvavööde lülititega, masina äratus ja stopp, kui turvapidjad on avatud.
Hügieeniline konstruktsioon, tootega kokkupuutuvad osad on vastu võetud sus304 roostevabast terasest
